Software de Electrocardiografía para PC

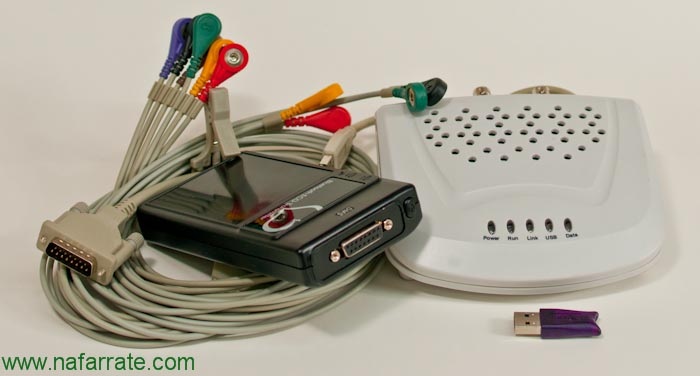

El equipo se entrega con el emisor receptor bluetooth, los cables de paciente y la llave de seguridad, que es la licencia de uso del software.

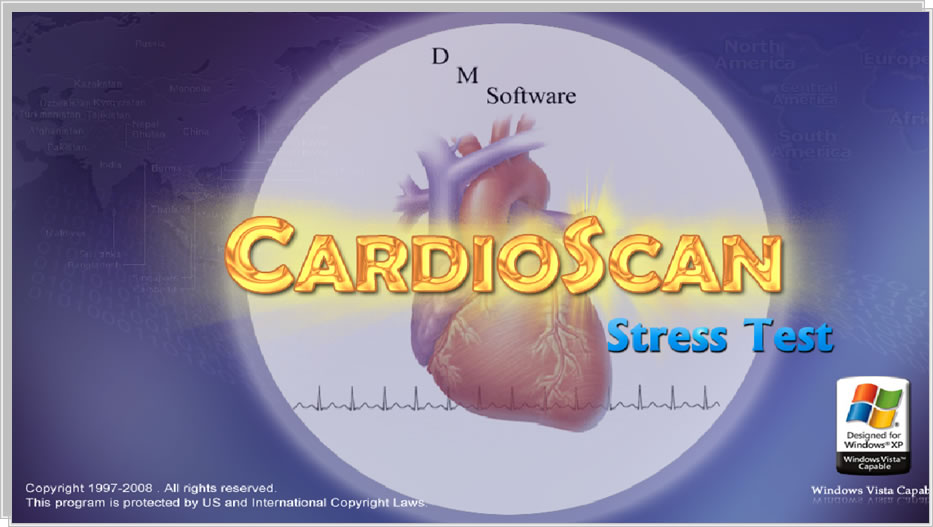

Esta es la pantalla de incicio del programa.

Caracteristicas del módulo emisor receptor Bluetooth.

	Este módlo toma 4000 muestrs por segundo.
	Su alcance en espacios abiertos es de hasta 100 metros.
	Utiliza cable corto de borches con 10 puntas.

La prueba de esfuerzo

Características

• Latido ECG de referencia
• Despliegue completo para arritmias
• Frecuencia cardiaca y porcentaje contra la esperada
• Muestra 3, 6 o 12 derivaciones.
• Muestra los METs para cada etapa
• Análisis de ST para las derivaciones
• Cambio del ST sobrepuesto
• Presión arterial para cada etapa
• Análsis de la pendietne del ST en las 12 derivaciones

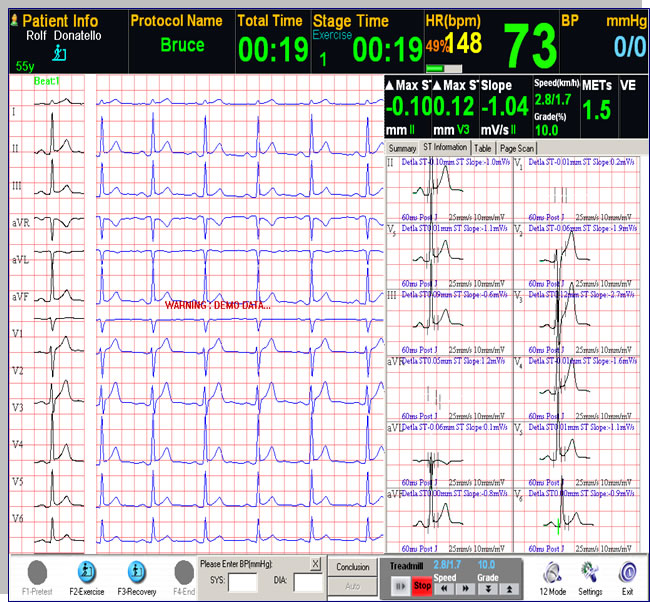

Beneficios

• Preuba de esfuerzo ECG para computadora basada en Windows.
• Nueva técnica de filtrado digital para una optima calidad del trazo ECG. Da como resultado un trazo ECG remacable.
• El usuaro pude personalizar sus pantallas.
• Perfiles para caminadora y bicicleta en una misma plataforma.
• Creación ultra simple de protocolos sin limite para crear nuevos.
• Reporte:
  • Resumen
  • Sondeo ST
  • Tendencias
  • Recuperación de la FC
  • Despliegue completo
  • Trias ECG
  • Alternancia de la onda T
  • Gráfico 3D del ST
  • Dispersion del QTd
• Interfase (comptatibilidad con otros sistemas)
  • PANI
  • VO2
  • Eco Stress
  • HL7
  • GDT
  • SQL
  • ASCII
  • PDF
  • DICOM

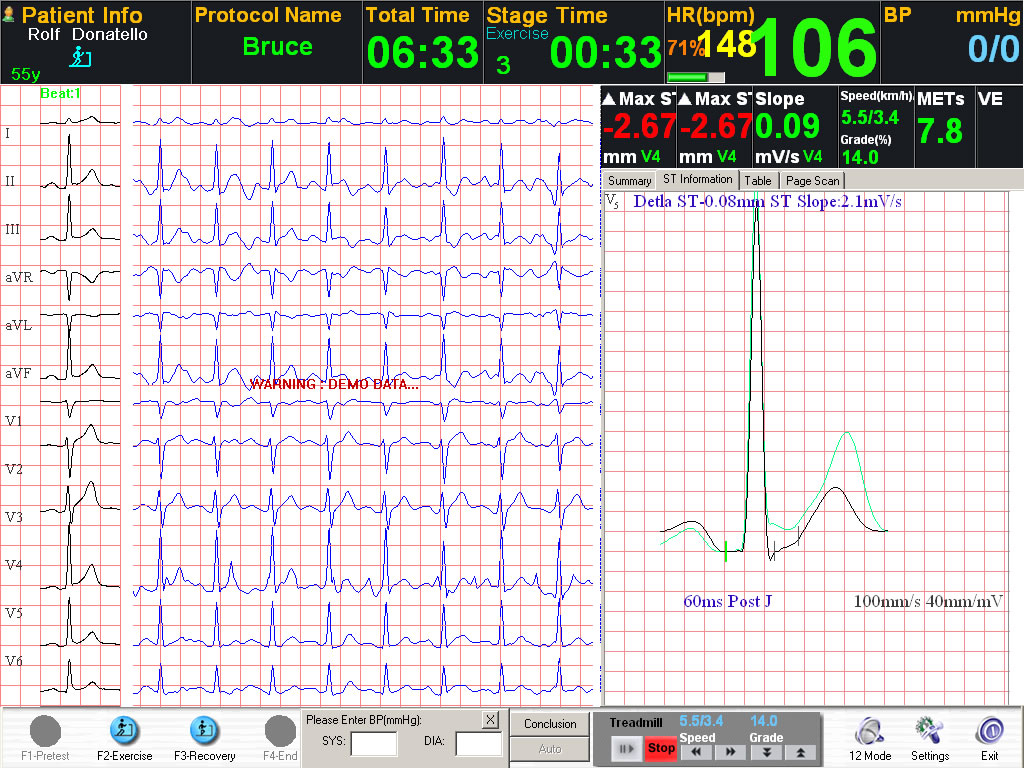

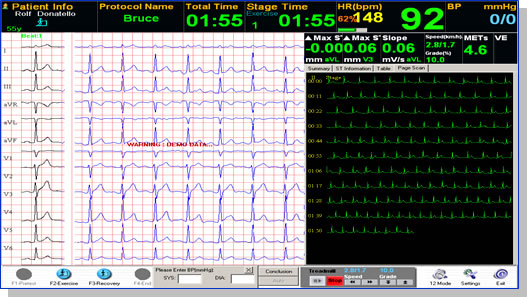

Los controles de la prueba de esfuerzo

• F1 Pre, inicia el ECG sirve para determinar el trazo de referencia.
• F2 Ejercicio, inicia la fase de ejercicio a la primera etapa, si se presiona de nuevo se pasa a la siguietne etapa del ejercicio.
• F3 Recuperacion, pasa a la fase de recuperación.
• F4 Fin, termina la prueba. Muestra el trazo.
• Salir, se sale de la preuba y prgunta la razón o motivo de finalización de la prueba.
• F5 Alarga, Se mantiene en esta etapa de esfuerzo por el tiempo que sea necesario. La velocidad e inclinación no cambian hasta que se presione F3 Recuperación o F5 para terminal el alargamiento de la etapa.
• F6 Comentario, Permite el ingreso de un comentario durante la etapa de la prueba. Un comentario por minuto.
• F7 PA, permite el ingreso de los datos de la presión arterial.
• F8 Marca, al presionar deja una marca en el trazo ECG para su revisón posterior.
• F9 Imprime, manda a la impresora el trazo que vemos en pantalla, La impresión es en tiempo real.
• Conclusión permite ir anotando las conclusiones en cualquier momento del ejercicio, la recuperacion o al terminar la prueba.
• info permite modificar la información del paciente.
• Auto el control de la caminadora pasa a manual /o automatica segun el protocolo y viceversa.
• Modo camia el modo de mostrar las derivaciones 12, 6 V1-V6 o 6 I-Avf.
• Ajustes permite la aplicación o desaplicación de filtros, la modificación de la velocidad y la ganancia. Para la vista del ECG.

Análsis de prueba de esfuerzo más sofisticado del mercado

• Un trazo ECG limpio durante la prueba
• Completa revisión del ST para cada minuto.
• Una completa biblioteca de protocolos de ejercicios.
• Análisis del ST absoluto o delta.
• Análisis de la Alternancia de la onda T.
• Reportes personalizados para cada médico.
• Análiis de la recuperación de la frecuencia cardiaca.
• Análiss de la dispersión del QT.
• Permite la revisión completa del despliegue completo del ECG.

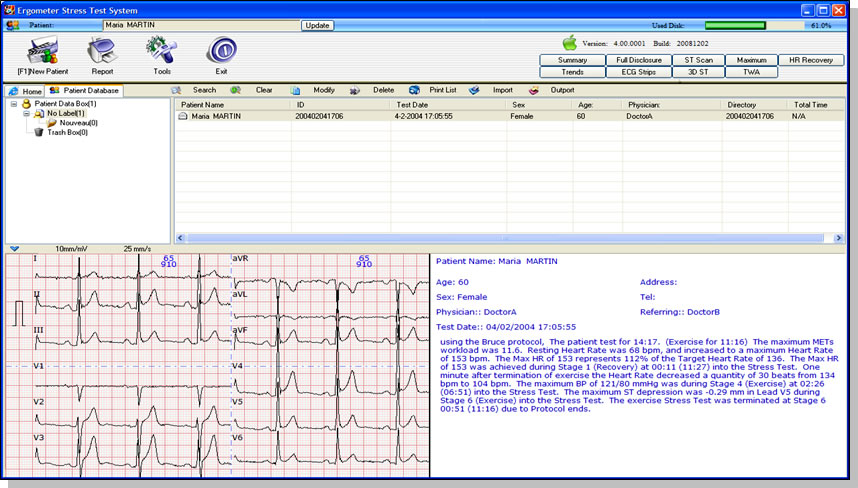

Base de datos de pacientes en el menú principal

• Siempre trendrá a la vista el últio estudio realizado.
• Busqueda fácil de estudios previos o de pacientes ya dados de alta.
• Menú principal con la base de datos de los pacientes y estuios ralizados.
• La prueba de esfuerzo se maneja de forma sencilla e intuitiva.
• Conclusiones y reportes
• Revisón de la prueba de esfuerzo
• Fácil acceso a cualquier estudio desde la pantalla principal con todas las fuciones a la mano.
• Seleccione un paciente y revise sus reportes y purebas, así como una muestra de trazo ECG y sus conclusiones en la misma pantalla
• Se pueden crear categorías de pacietnes asi como directorios para doctores.

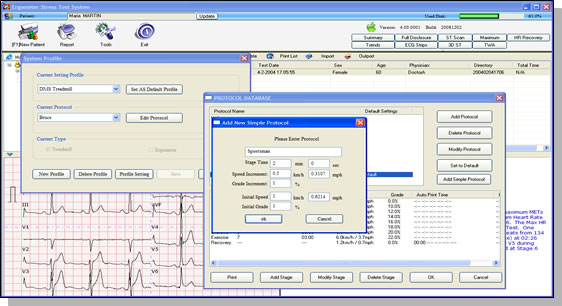

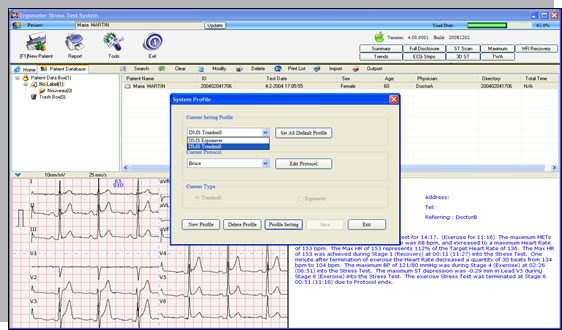

Modificación de protocolos amigable

• Creación de nuevos protocolos ultra simple.
• Protcolos para caminadora o ergometro.
• Modifica los ajustes para cada tipo de prueba.
• Creación de tantos perfiles de usuario y ajustes como sea requerido.
• Defina el tiempo de auto impresión del trazo para cada etapa del protocolo como sea requerido.
• Defina el tiempo de toma de la medición de la presión arterial, medición manual, automáica para cada etapa.

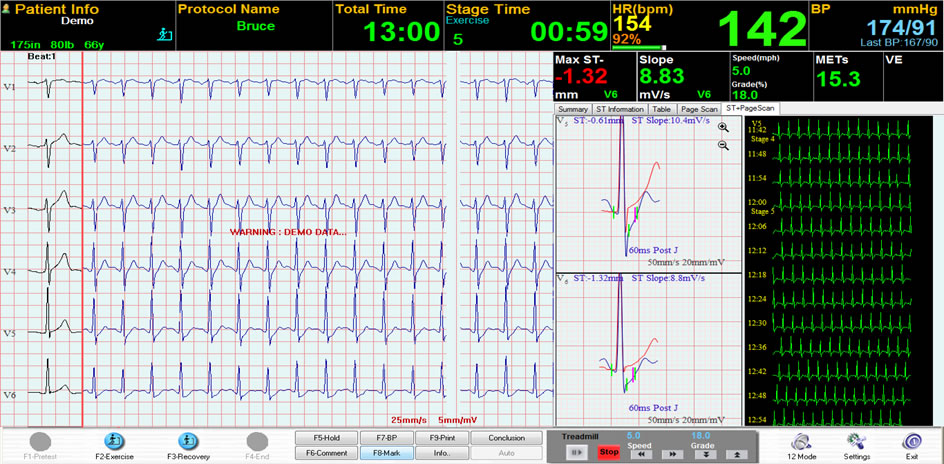

Muestra el ST en grande

Concluciones y reportes

Se puede iniciar a escribir la conclusión final de reporte durante la recuperación o luego al finalizar la prueba mientras se ve el trazo del paciente y se le desconectan los electrodos.

Tambien se pueden selecionar textos desde la biblioteca de textos, asi se evita el teclar lo mismo.

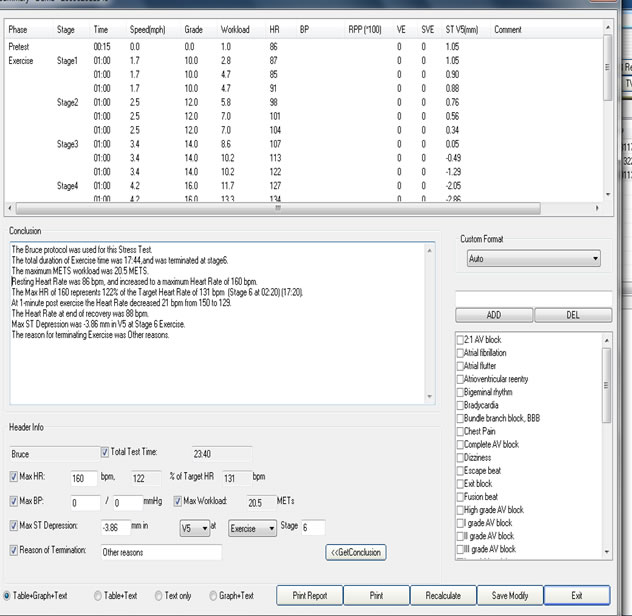

Resumen

Nos ayuda a revisar y modifcar las conclusiones y también a revisar los datos numericos y modificarlos de ser necesario. Podemos prever e imprimir el reporte.

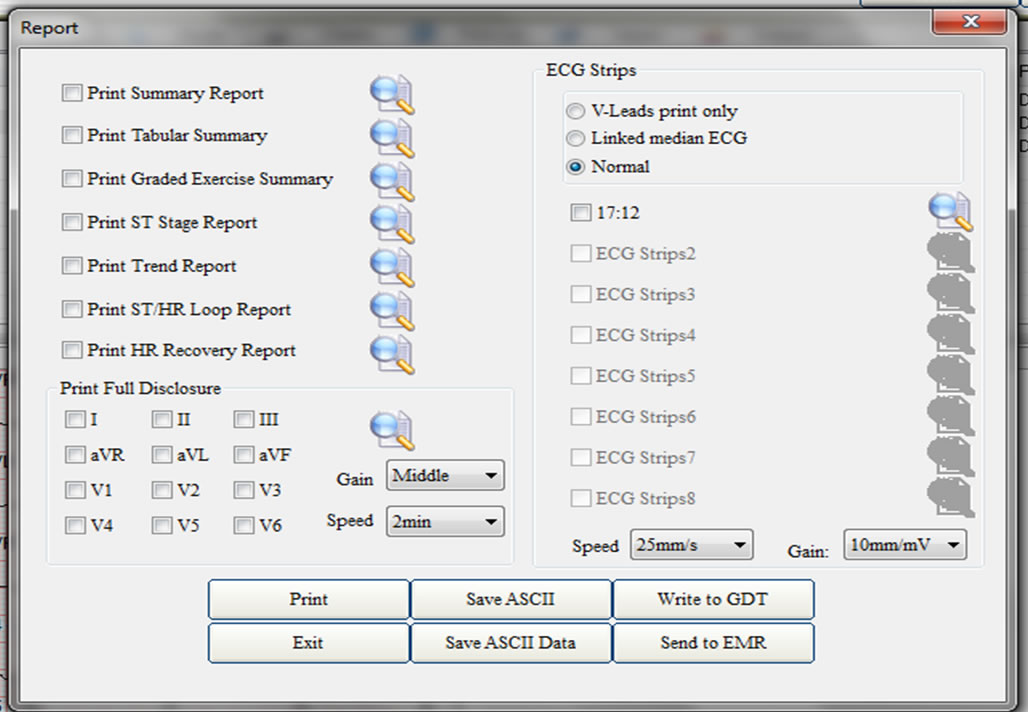

Reporte

Para preveer y seleccionar los reportes a enviar a la impresora.

Reportes a seleccionar

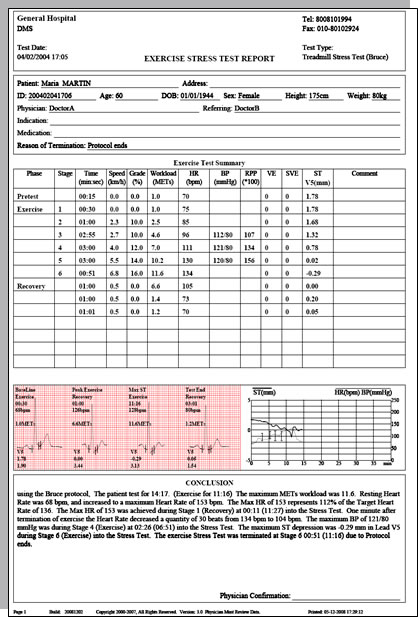

Reporte sumario

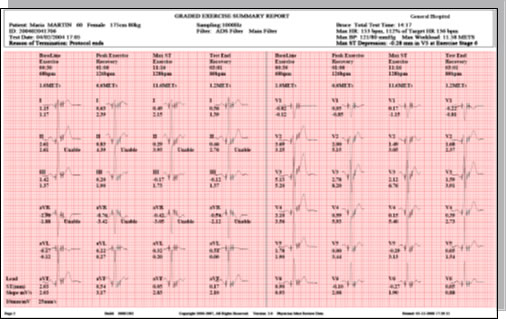

Reporte de grados del ejercicio

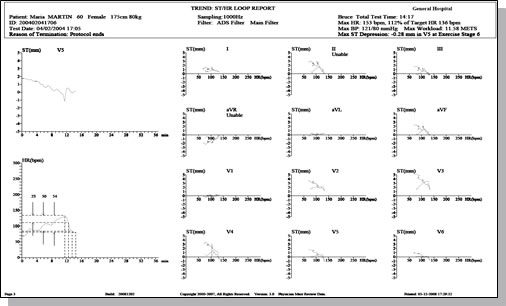

Reporte de tendencias

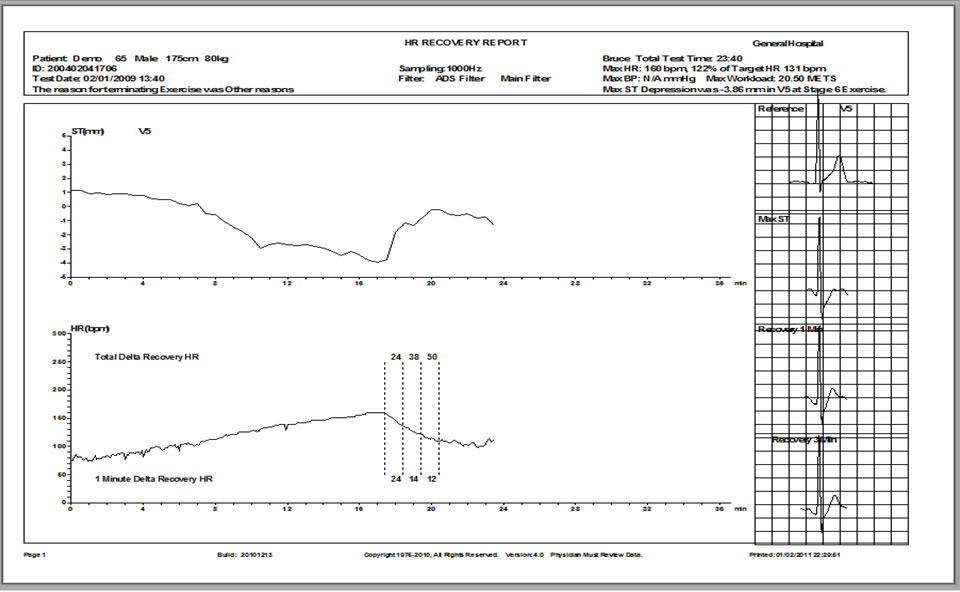

Reporte de recuperación de la frecuencia cardiaca

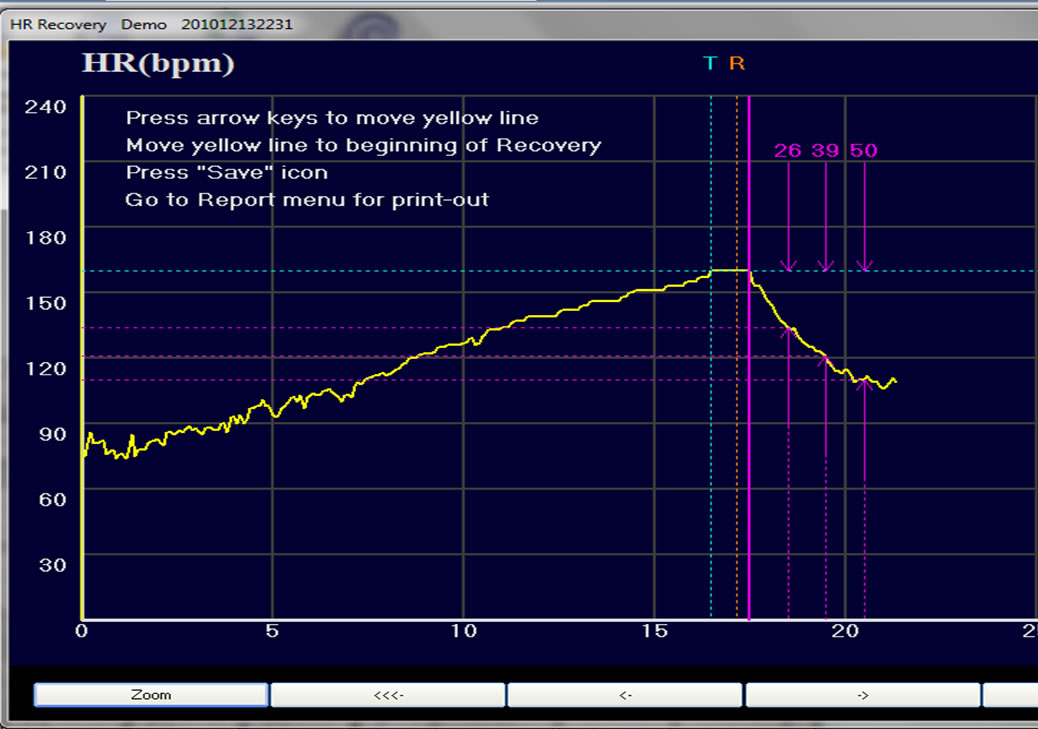

Reporte de la recuperación de la frecuencia cardiaca

Cuenta con un grafico de la depresión del ST, trazo dereferencia del ST, St maximo y ST en recuperación.

Revisión de la prueba de esfuerzo

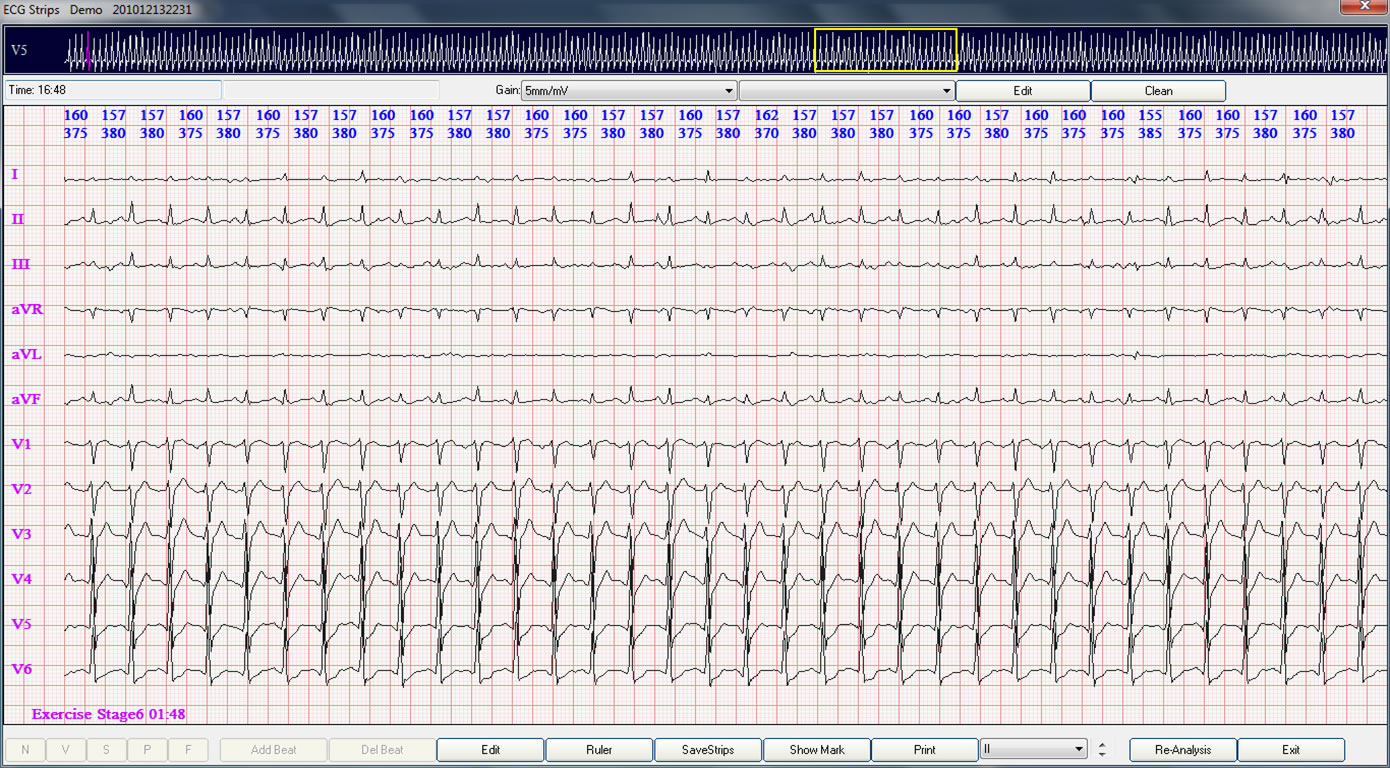

Tiras ECG

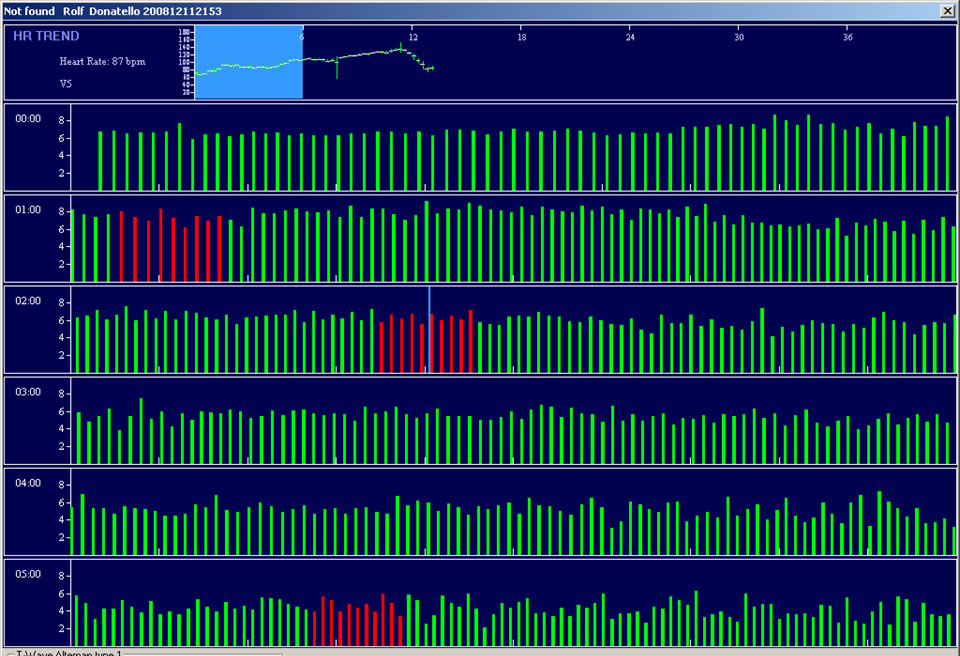

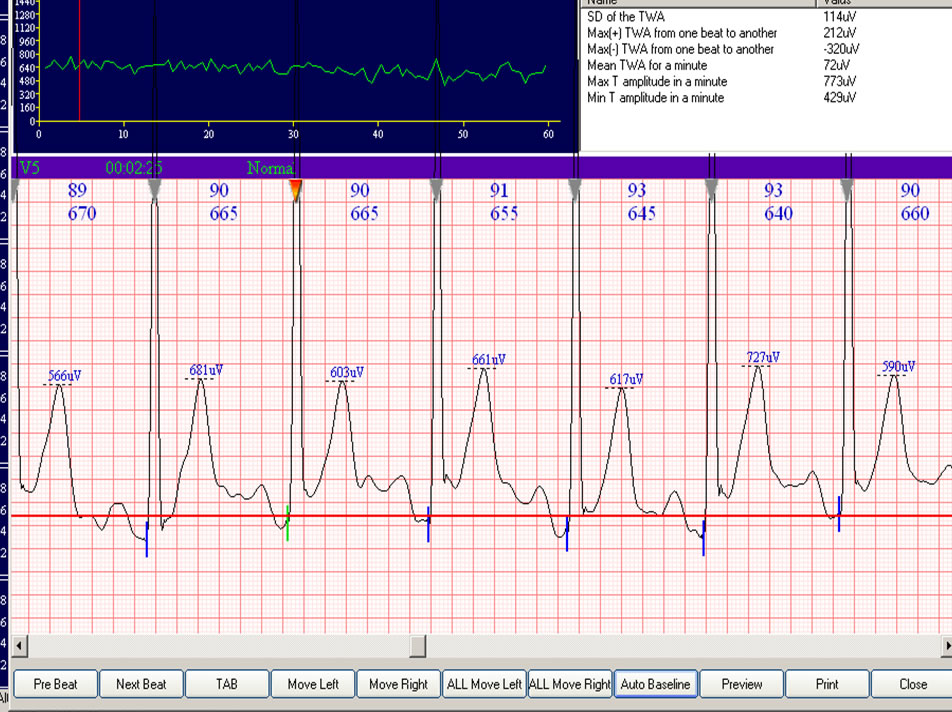

Alternancia de la onda T

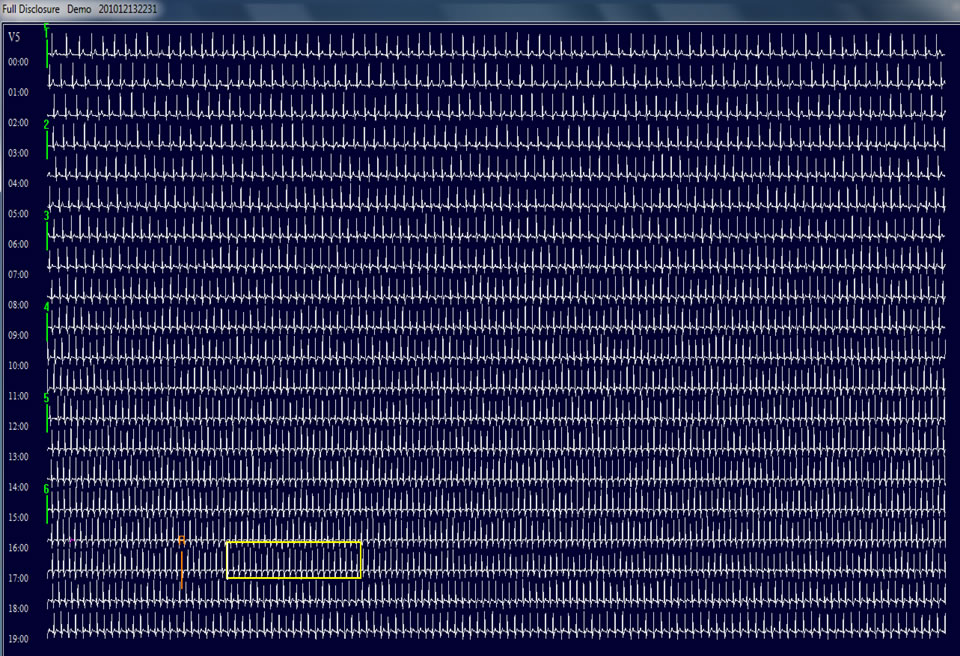

Deslpliegue completo

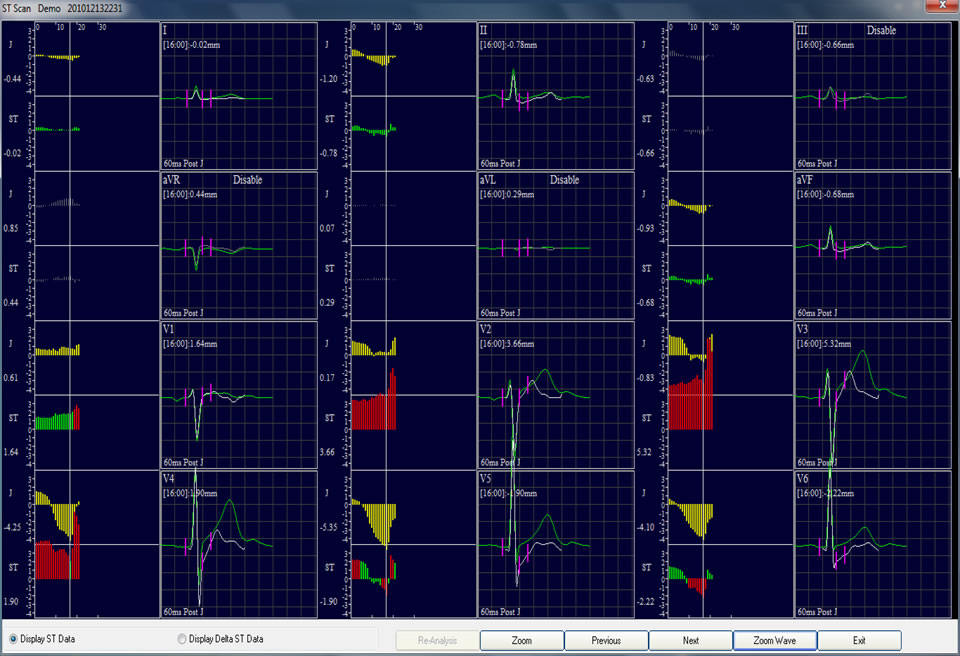

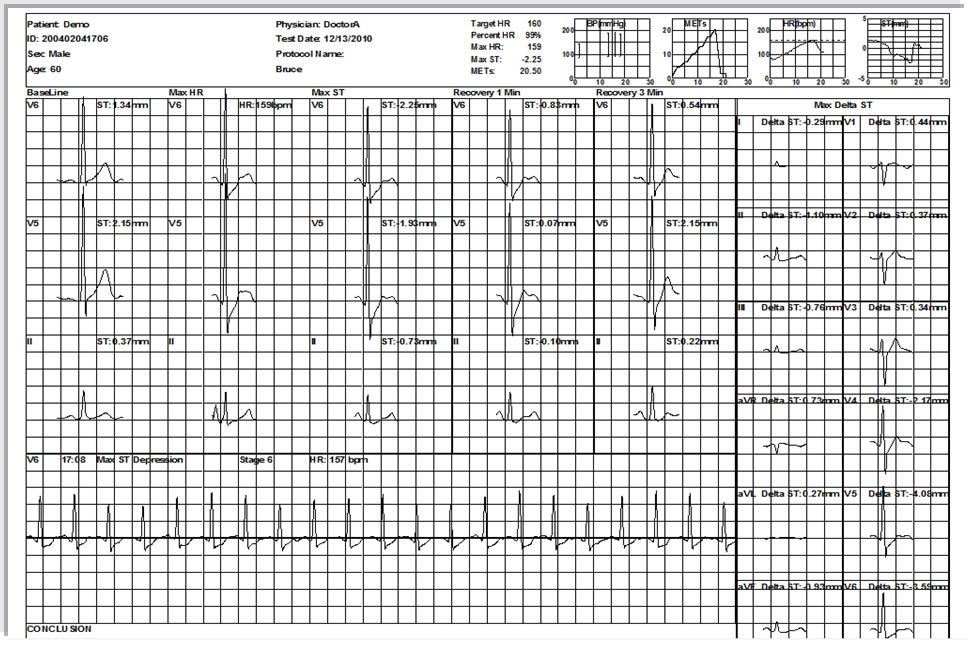

Reporte ST

Análisis del ST, absoluto y delta. Con tendencias de la presión arterial, los MET´s, Frecuencia cardiaca y el ST.

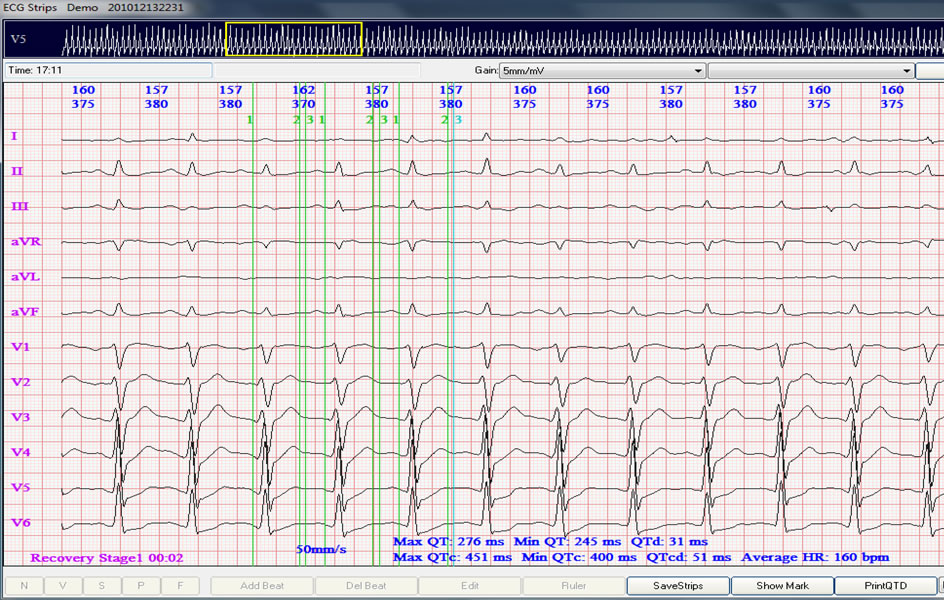

Analisis de la dispersión del QT

Analisis de la dispersión del QT para borderline female stress test

Especificaciones

Modelo de transmisión Bluetooth DMS300-BTT-01BTR-01

• Metodo de transmisión y recepcion digital
• Frecuencia de transmisión y recepción 2.4 G Hz
• Distancia de trabajo 25m visible
• Voltaje transmisor 6v, receptor 5 v.
• Frecuencia de muestreo <=4096Hz
• Resolución de la muestra 12 bit.
• Derivaciones 12 derivaciones estándar.
• Corriente de entrada del circuito <=0.1µA
• Impedancia de entrada >= 5MOms
• Nivel de ruido electrico <=15µVp-p
• Sensibilidad estándar 10mm/v +-5%
• Anti-polarization voltage: if add ±300mV DC polarization voltage, the change of sensitivity is not more than ±5%; CMRR: ≥60 dB;
• Frequency response: 0.5 -150 Hz（+0.4 dB, -3.0 dB）;
• Lower frequency feature: time constant is not less than 3.2s;
• Stability: when the power supply transient change is 10%, the baseline wondering is not more than ±5%. The sensitivity error is not more than ±5%.50Hz filter: ≥20dB;
• Equipment safety type: the wired ECG acquisition box is class II, type-BF; the blue-tooth ECG transmitter is type-BF with internal power; the blue-tooth ECG receiver is class II, type-B;
• Working environment:
  • Temperature: 10 - 30℃,
  • Relative humidity: ≤70%,
  • Atmospheric pressure: 860 - 1060hPa;
• Storage environment:
• Temperature: -20 - 55℃,
• Relative humidity: ≤93%,
• Atmospheric pressure: 500 - 1060hPa.
